«Диспетчерская централизация системы Луч» - Курсовая работа

Содержание

1 Задание на курсовую работу… 3

2 Расчетная часть

2.1 Построение сигнала ТУ ДЦ системы “Луч”…. 4

2.2 Схема разделителя фаз…. 6

2.3 Схема узла модуляции…. 8

2.4 Схема узла ВТУ… 9

2.5 Схема шифратора Ш-ТУ…. 11

2.6 Схема узла КРМ… 13

2.7 Расчет кодовой линии данного участка…. 15

2.8 Диаграмма уровней сигнала ТУ и ТС…. 16

3 Список используемой литературы…. 18

Введение

1. Задание на курсовую работу.

Целью данной курсовой работы является обучение студентов диспетчерской централизации системы “Луч”.

Разработать вопросы по диспетчерской централизации системы “Луч”, направленные на изучение работы устройств, участвующих в передаче сигнала ТУ. Путевое развитие заданной станции показано на рис. 1.

Рис. 1.схема станции

1.Построить сигнал ТУ ДЦ системы “Луч”, если дан адрес станции 3; прием на 1 путь по сигналу Н.

2.Привести схему разделителя фаз, где показать состояние его элементов в момент поступления на вход РФ 18 импульса. Привести таблицу, поясняющую работу элементов РФ. Описать работу схемы при поступлении импульсов на вход РФ.

3.Привести схему узла модуляции, где показать состояние его элементов после перехода схемы из состояния В в следующее при формировании такта сигнала ТУ с номером 4. Описать работу схемы при переходе из заданного состояния в следующее. Значения символов в тактах определить из построенного ранее сигнала ТУ.

4.Привести схему узла ВТУ, где показать состояние его элементов после поступления на вход счетной схемы импульсов, число которых считать равным 2. Описать работу схемы при передаче сигнала ТУ.

5.Привести схему шифратора Ш-ТУ, где показать состояние его элементов при передаче такта сигнала ТУ, номер такта сигнала ТУ равен 4. На схеме показать диодный элемент ИД, работающий в заданном такте, а также состояние контакта соответствующего наборного реле НР. Описать работу схемы при передаче сигнала ТУ.

6. Привести схему узла КРМ, где показать состояние его элементов во время передачи сигнала ТУ при получении информации от наборного регистра 1. Описать работу схемы при передаче сигнала ТУ.

7.Рассчитать кодовую линию для участка, число станций, исключая пост ДЦ равно 11, расстояние между станциями равно 17 км. Построить диаграмму уровней сигналов ТУ.

При расчетах учесть, что для кодовой линии использован стальной провод диаметром 4 мм. Ввод в помещение ДСП осуществляется кабелем типа СБПБ. Провода линейной цепи подвешены на опорах линии связи и постом ЭЦ линейного пункта (место ввода кабеля) принять равным 300м. Провода кодовой линии вводятся на линейный пункт шлейфом.

Выдержка из текста работы

2. Расчётная часть

2.1 Построение сигнала ТУ системы “Луч”.

Сигнал ТУ системы “Луч” состоит из: признака начала сигнала (нулевой такт), адреса раздельного пункта (с 1 по 12 такты), номера группы управляемых объектов (с 13 по 18 такты), значения команды (с 19 по 26 такты) и признака команды (с 27 по 30 такта).

Признак начала сигнала ТУ принимается равным логическому нулю.

Так как адрес станции 4 (по условию), то логические символы в тактах с 1 по 12: 010101100101.

Для определения номера группы определимся, что прием на 1 путь по сигналу Н является нечетным поездным маршрутом (МН2), а значит, номер группы будет равным 1. Значит, в тактах с 13 по 18 будут логические символы: 000111.

Номер команды для маршрута МН2 будет равным 2, а значит, в тактах с 19 по 26 будут логические символы: 00111100.

В данном варианте используется сигнал четного прибытия (СЧП), следовательно, код признак равен 3, и в тактах с 27 по 30 будут логические символы: 1010.

Полностью передача сигнала ТУ для данного варианта показана в таблице, в которой показано не только содержание тактов сигнала ТУ, но и изменения фазы (учитывая, что для передачи двоичного логического символа 1 используется положительное, а двоичного символа 0 отрицательное изменение фазы)

рис 2. структура аппаратуры ТУ диспетчерского поста

2.2 Схема разделителя фаз.

Три различающиеся по фазе последовательности импульсов поступают на входы блока ЦГЛ от узла разделителя фаз РФ рис. 2. содержит три счетных триггера 2СТ2, 3СТ1 и 3СТ2 и 9 трехвходовых логических схем “И – НЕ” (2СТ3 – 2СТ6, 3СТ3, 3СТ4 и 4СТ3 – 4СТ5). Импульсы частотой 3000 имп./с поступают на схему кольцевого двоичного счетчика с тремя триггерами. Благодаря введению цепи внеочередного переключения триггера 3СТ1 и добавлению в связи с этим двух счетных импульсов (конденсатор С, диод Д и резистор R) кольцевой счетчик совершает полный цикл работы в течение шести периодов частотой 3000 имп./с; при этом сигнал 0 последовательно получается на проводах, обозначенных цифрами 0; 1; 2; 3; 4; 5. Последовательность появления сигналов на этих проводах и на выводах ЦГЛ 1-7, 1-9, и 1-17 в табл. 2.

Заключение

2.7 Расчет кодовой линии данного участка.

Расчет кодовой линии выполняется с целью получения данных, необходимых для построения диаграммы уровней сигнала ТУ.

Для построения этой диаграммы необходимо:

Определить затухание каждого перегона на частоте 500 Гц.

При определении затухания учесть:

а) затухание воздушной линейной цепи:

; где - расстояние между линейными пунктами(по условию ); - затухание воздушной линии Дб/км при частоте сигнала 500 Гц. ( ).

б) затухание кабельных вводов:

где - расстояние кабельного ввода (по условию ); - затухание кабельной линии Дб/км при частоте сигнала 500 Гц. ( ).

в) дополнительное затухание, вносимое каждым линейным пунктом (ЛП) для сигнала ТУ ( ).

Список литературы

I Пенкин Н.Ф., Павлов Н.А. Диспетчерская централизация системы “Луч”. М.: Транспорт

II Кравцов Ю.А., Нестеров В. Л. и др. Системы железнодорожной автоматики и телемеханики.

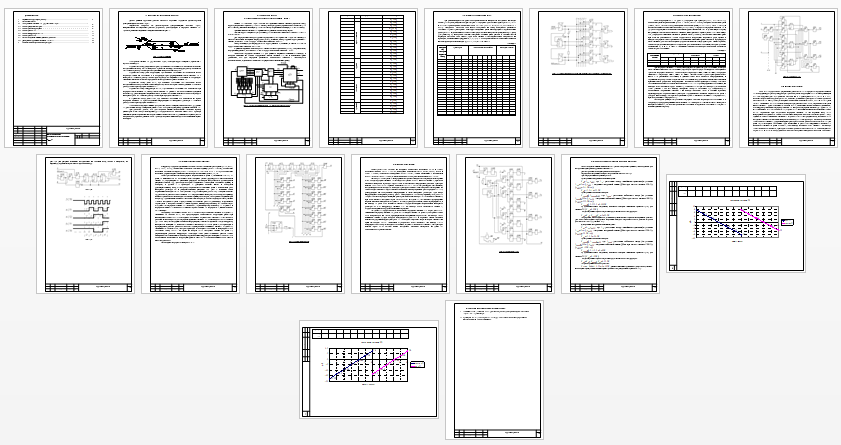

Предварительный просмотр
