«Организация производства работ по возведению индивидуального жилого дома из газобетонных блоков» - Дипломная работа

Содержание

ВВЕДЕНИЕ 3

1. КАЛЕНДАРНЫЙ ПЛАН ПРОИЗВОДСТВА РАБОТ 4

1.1 Исходные данные для проектирования. Нормативный срок строительства 5

1.2 Ведомость подсчета объёмов земляных работ 6

1.2.1 Ведомость подсчета объемов работ и затрат труда 7

1.3 Выбор методов производства работ, машин и механизмов 12

1.3.1 Ведомость подсчёта трудоёмкости, затрат машинного времени, потребности в конструкциях, изделиях и материалах 21

1.3.2 Технико-экономические показатели календарного плана 22

2. СТРОИТЕЛЬНЫЙ ГЕНЕРАЛЬНЫЙ ПЛАН 24

2.1 Выбор монтажного крана и основных грузозахватных приспособлений 26

2.2 Расчет складских помещений 27

2.3 Расчет временных зданий 28

2.4 Расчет потребности в воде 29

2.5 Расчет потребности в электроэнергии 31

2.6 Технико-экономические показатели строительного генерального плана 33

2.7 Мероприятия по охране окружающей среды, технике безопасности, противопожарной защите 34

3. ТЕХНОЛОГИЧЕСКАЯ КАРТА 40

3.1 Область применения 40

3.2 Подсчёт объёмов работ 41

3.3 Калькуляция трудовых затрат 42

3.4 Выбор способов производства работ 43

3.5 Организация и технология выполнения работ 43

3.6 Ведомость машин, механизмов, приспособлений (нормокомлект) 48

3.7 Схемы операционного контроля качества 49

3.8 Техника безопасности и охрана труда. Экологическая и пожарная безопасность 51

ЗАКЛЮЧЕНИЕ 53

СПИСОК ЛИТЕРАТУРЫ 54

Введение

Темой данной выпускной квалификационной работы является разработка проекта производства работ (ППР) на строительство отдельного объекта.

Исходные данные для разработки ППР указываются в задании руководителя дипломного проектирования. В качестве приложения к заданию использован курсовой проект по архитектуре здания.

Проект производства работ (ППР) служит основой для определения наиболее эффективных индустриальных методов выполнения строительно-монтажных работ, способствующих снижению их себестоимости, сокращению продолжительности строительства, повышению степени использования строительных машин и оборудования, улучшению качества работ.

Строительство объектов без проекта производства работ не допускается.

В составе документов ППР в представленном проекте рассмотрены календарный план, строительный генеральный план, технологическая карта, решения по технике безопасности, противопожарной защите.

Эффективность реализации проекта производства работ (ППР), как свидетельствует практика строительства, значительно повышается при разработке проектов в ресурсно-замкнутых системах.

Разработка ППР основывается на соблюдении и требований СНиП 12-01-2004 «Организация строительства», а также действующих нормативных документов, инструкций и указаний по производству и приемке строительно-монтажных работ.

Выдержка из текста работы

1. Календарный план производства работ

Календарный план является ведущей составной частью ППР, устанавливающим технологическую последовательность выполнения работ, их взаимную увязку и совмещение во времени, сроки выполнения различных видов работ, потребность в материально-технических и трудовых ресурсах. На основании этого плана разрабатывается график возведения объекта с учётом нормативных сроков его возведения. Проектирование календарного плана осуществляют с учётом требований СНиП 3.01.01-85.

Назначение календарного плана – разработка и осуществление наиболее эффективной модели организационной и технологической увязки работ во времени и пространстве на одном объекте или группе объектов, выполняемых различными исполнителями, при непрерывном и эффективном использовании выделенных на эти цели трудовых, материальных и технических ресурсов с целью ввода в действие объектов и мощностей в установленные сроки.

Нормативный срок строительства данного объекта составляет 3 месяца (по СНиП 1.04.03-85).

Нормы продолжительности строительства объектов охватывают период от даты начала выполнения комплекса внутриплощадочных подготовительных работ до даты ввода объектов в эксплуатацию.

Для создания благоприятных условий до начала строительных работ строительство любого объекта начинается с внутриплощадочных подготовительных работ, которые предусматривают:

- ограждение участка;

- освобождение стройплощадки для производства СМР (расчистка территории, снос строений и др.);

- сдачу-приёмку геодезической разбивочной основы и работ для прокладки инженерных сетей, дорог и возведения зданий и сооружений;

- планировку территории, искусственное понижение (в необходимых случаях) уровня грунтовых вод;

- перекладку существующих и прокладку новых инженерных сетей, устройство постоянных и временных дорог, инвентарных временных ограждений стройплощадки с организацией в необходимых случаях контрольно-пропускного режима;

- размещение временных зданий и сооружений;

- обеспечение стройплощадки противопожарным водоснабжением и инвентарём, освещением и средствами сигнализации;

- организацию связи для оперативно-диспетчерского управления производством работ.

1.1 Исходные данные для проектирования. Нормативный срок строительства

Исходные данные для разработки КП в составе ППР:

• задание на курсовой проект;

• курсовой проект по архитектуре:

• площадь застройки –79,21м2;

• строительный объём здания –641,6м2;

• начало строительства – апрель 2024г.;

• конец строительства – июнь 2024г.;

• преобладающее направление ветра за апрель-май –С-З;

• район строительства – г. Набережные Челны;

• грунт – суглинок, плотность - 1700 кг/м3;

• источники водоснабжения – от существующей сети

• источники энергоснабжения – от существующей сети;

• вид транспорта для снабжения строительства материалами, конструкциями, деталями и полуфабрикатами – автомобильный;

• дальность транспортирования – 20км;

• принятые методы производства работ и механизмы – поточный; РДК –КБ100;

• этажность и размеры здания – дом с мансардой, размерами –8,9х8,9 м, высотой –8,1м;

• возможность разделения здания на захватки – здание делится на :4 захватки;

• нормативную продолжительность строительства определяю по СНиП 1.04.03-85*- 3 месяца.

- - -

2. Строительный генеральный план

Строительный генеральный план является важным документом проекта производства работ (ППР). Он представляет собой план строительной площадки, на котором, кроме

проектируемых и существующих постоянных зданий и сооружений, показано расположение временных зданий и сооружений, коммуникаций, дорог, механизмов, складских площадей, необходимых для производства СМР.

Стройгенплан составляется с целью рационального использования строительной площадки, расположения постоянных и временных зданий и сооружений, складского хозяйства, административно – бытовых помещений и временных инженерных сетей, обслуживающих строительство. Стройгенплан разрабатывается на каждой стадии проектирования, а также для различных периодов строительства.

При проектировании стройгенплана руководствуемся следующими принципами:

- максимально использовать для нужд строительства существующие здания и сооружения, а также подлежащие сносу строения;

- объем строительства временных сооружений должен быть минимальным;

- производственные установки целесообразно размещать на кратчайшем расстоянии от мест потребления их продукции;

- грузопотоки конструкций и материалов следует проектировать с минимальным числом

перегрузок;

- а также комплексной механизацией погрузочно-разгрузочных, складских и транспортных работ;

- протяженность временных инженерных сетей и коммуникаций должна быть минимальной;

- временные здания и сооружения следует предусматривать передвижными индустриального изготовления;

- следует обеспечить соблюдение требований безопасного ведения работ, противопожарной безопасности и т.д.

Основными исходными данными при составлении стройгенплана являются: чертеж

по архитектуре, пояснительная записка к ним; технологическая карта на устройство фундаментных плит, календарный план производства работ, график движения рабочих, временных зданий и сооружений; потребность в воде и электроэнергии, сжатом воздухе.

Внутрипостроечные дороги трассируются со сквозным проездом при сложных стесненных условиях.

При трассировке дорог соблюдаются нормируемые минимальные расстояния: ширина проезжей части при двухстороннем движении - 6…8м; при одностороннем - 3,5…5м, с уширением на поворотах в местах разгрузки 6м; радиус закругления внутрипостроечных дорог 18…12м; между дорогой и складской площадкой - 0,5…1м; между дорогой и забором - 1,5м; между дорогой и пожарным гидрантом не более - 2,5м; между дорогой и бровкой траншеи - 0,5…1,5м в зависимости от вида грунта и глубины траншеи. На въезде устанавливают указатели со схемой движения и ограничения скорости.

Объемы работ по устройству временных внутриплощадочных дорог рассчитывают на основе определения их протяженности по СГП.

Размещение складов для хранения материалов и конструкций должно обеспечить минимальное количество их перегрузок и кратчайшие пути их транспортирования на стройплощадке. Крытые складские помещения обычно обустраивают у границы зоны действия монтажных кранов, а открытые внутри этой зоны. Склады строительных конструкций должны находиться в зоне действия кранов в порядке технологической последовательности их монтажа по участками захваткам. Граница склада должна стоять от дороги не менее чем на 0,5м, а складов огнеопасных и сильно пылящих материалов – с подветренной стороны по отношению к другим зданиями располагаться не ближе 50м от них.

Строительная площадка ограждается по периметру на расстоянии не менее 2м от края проезжей части дороги, временных зданий и сооружений, складов. Ограждение временное, в нем устраиваются ворота с надписями «Въезд» и «Выезд».

Заключение

Я научилась разрабатывать проект производства работ: подсчитывать объемы здания, определять затраты труда рабочих и механизмов, строить календарный план и график движения работ рабочих и кадров по объекту, подбирать ведущие механизмы, рассчитывать строительный генеральный план и подсчитывать технико-экономические показатели.

Проектируемое здание - жилой загородный дом выполнен по типовому проекту. Мною разработаны основные положения проекта производства работ: выбраны методы монтажа; рассчитано необходимое количество работающих, машин и механизмов; разработан календарный план производства работ. При проектировании стройгенплана было рассчитано необходимое количество временных строений на строительной площадке, потребность в электроэнергии, временном водоснабжении. Также была разработана технологическая карта на монтаж блока фундамента.

Общая продолжительность строительства объекта составила 3 месяца, включая 0,5 месяца подготовительного периода. Работы благодаря точному проектированию выполнены в срок.

Список литературы

1. СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА:

1.1 СНиП 1.04.03-85 «Нормативная продолжительность строительства и задела в строительстве, предприятий, зданий и сооружений»

1.2 СНиП 3.01.01-85* «Организация строительного производства»

1.3 СНиП 21-09-97* «Пожарная безопасность зданий и сооружений»

1.4 СНиП 12-03-2001, 12-04-2002 «Безопасность труда в строительстве»

2. СПРАВОЧНАЯ ЛИТЕРАТУРА:

2.1 ЕНиР Сборник Е 2-1

2.2 ЕНиР Сборник Е 3

2.3 ЕНиР Сборник Е 4 Выпуск 1

2.4 ЕНиР Сборник Е 6

2.5 ЕНиР Сборник Е 8 Выпуск 1

2.6 ЕНиР Сборник Е 8 Выпуск 2

2.7 ЕНиР Сборник Е11

2.8 ЕНиР Сборник Е19

2.9 ГЭСН-2001 Сборник 1

2.10 ГЭСН-2001 Сборник 6

2.11 ГЭСН-2001 Сборник 7

2.12 ГЭСН-2001 Сборник 8

2.13 ГЭСН-2001 Сборник 10

2.14 ГЭСН-2001 Сборник 15

2.15 ГЭСН-2001 Сборник 11

2.16 ГЭСН-2001 Сборник 12

2.17 ГЭСН-2001 Сборник 27

3. ОСНОВНАЯ ЛИТЕРАТУРА:

3.1 Куликов О.Н., Ролин Е.И. Охрана труда в строительстве: учебник для нач. проф. образования /. — 9-е изд., стер. — М.: Издательский центр «Академия», 2013. — 416с.

3.2 Соколов Г.К. Технология и организация строительства: учебник для студ. сред. проф. образования. – 10-е изд., стер. – М.: Издательский центр «Академия»,2013.-528с.

3.3 Сухачев А.А. Охрана труда в строительстве: учебник /— 2-е изд., стер. — М.: КНОРУС, 2013. — 272 с. — (Среднее профессиональное образование).

4. ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА:

4.1 Данилкин М.С. , Мартыненко И.А., Страданчеко С.Г. Основы строительного производства: учеб. пособие/ - Изд. 2-е,перераб.и доп.- Ростов н/Д: Феникс, 2010-378 с. (Высшее образов)

4.2 Изотов В.С. , Сабитов Л.С., Мухаметрахимов Р.Х. Основы технологии строительных процессов: учеб. пособие./ Казань: Изд-во Казанск. гос. архитект.-строит. ун-та, 2013. – 103 с.

4.3 Олейник П.П. , Бродский В.И. Организация строительного производства: подготовка и производство строительно-монтажных работ : учебное пособие / М-во образования и науки Рос. Федерации, Моск. гос. строит. ун-т. Москва : МГСУ, 2014. -96 с.

5. МЕТОДИЧЕСКИЕ ПОСОБИЯ

5.1 Методические указания и требования к выполнению курсового проекта по дисциплине «Технология и организация строительного производства».

Примечания

Есть чертежи

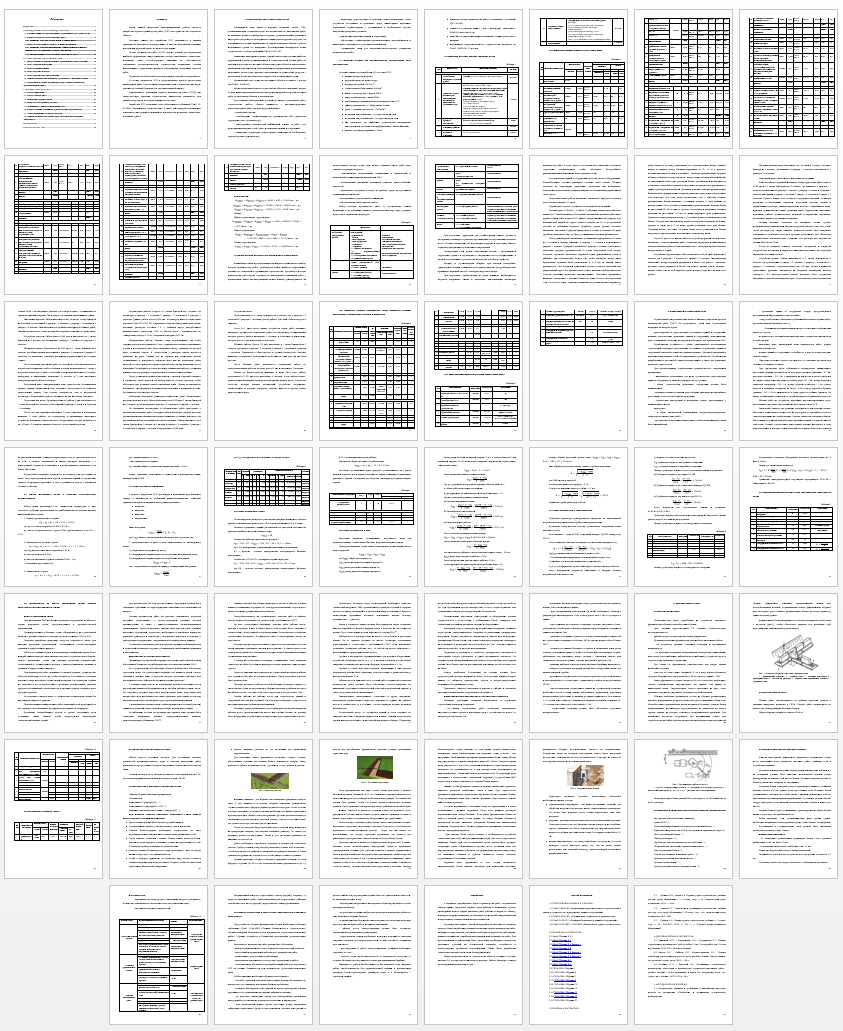

Предварительный просмотр
