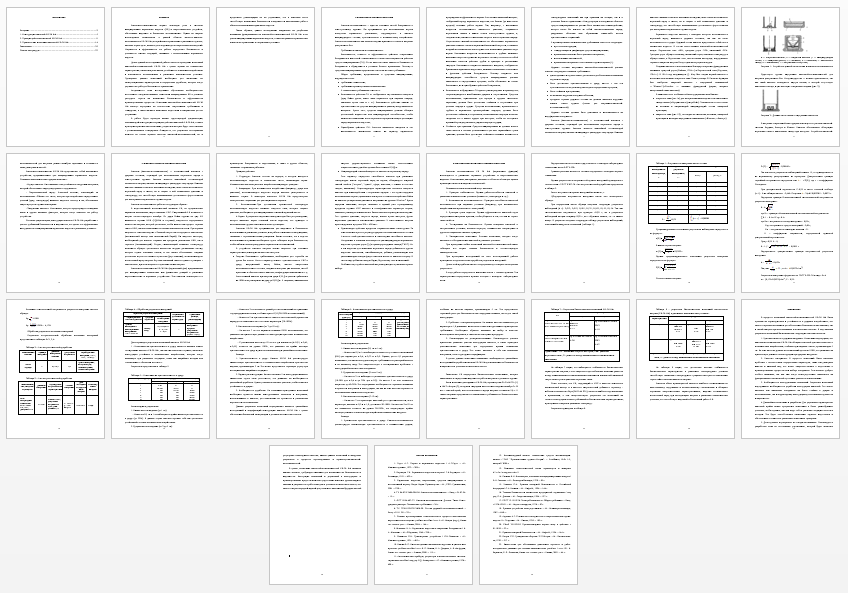

«Испытание капсюлей воспламенителей КВ 26 НФ» - Аттестационная работа

Содержание

Введение 3

1. Конструкция капсюлей КВ-26 НФ 5

2. Принцип действия капсюлей КВ-26 НФ 11

3. Практические испытания капсюлей КВ-26 НФ 14

Заключение 25

Список литературы 27

---

Введение

Капсюли-воспламенители играют ключевую роль в системах инициирования взрывчатых веществ (ВВ) и пиротехнических устройств, обеспечивая надежное и безопасное воспламенение. Одним из широко используемых компонентов в данной области является капсюль-воспламенитель КВ-26 НФ, который нашел применение в различных отраслях, включая горное дело, военное дело и производство пиротехнических изделий. Надежность и эффективность его работы определяют безопасность и успешность многих операций, связанных с использованием взрывчатых веществ.

Целью данной аттестационной работы является проведение испытаний капсюлей-воспламенителей КВ-26 НФ с целью оценки их технических характеристик, таких как время запала, устойчивость к внешним воздействиям и возможность использования в различных климатических условиях. Проведение данных испытаний необходимо для выявления их эксплуатационных характеристик и определения доработок, которые могут улучшить их работу и безопасность применения.

Актуальность темы исследования обусловлена необходимостью постоянного совершенствования технологии инициирования ВВ в условиях растущего спроса на повышение безопасности и эффективности производственных процессов. Испытания капсюлей-воспламенителей КВ-26 НФ помогут определить их соответствие современным требованиям и стандартам, а также выявить возможные недостатки и направления для их устранения.

В работе будет проведен анализ существующей документации, описывающей конструкцию и принцип действия капсюлей КВ-26 НФ, а также проведены практические испытания, результаты которых будут сопоставлены с установленными стандартами. Ожидается, что результаты исследования позволят не только оценить качество капсюлей-воспламенителей, но и предложить рекомендации по их улучшению, что в конечном итоге способствует повышению безопасности и надежности выполненных работ в области использования взрывчатых веществ.

Таким образом, данное исследование направлено на углубление понимания функциональности капсюлей-воспламенителей КВ-26 НФ и их роли в инициировании взрывчатых веществ, а также на развитие практических аспектов их применения в современных условиях.

---

Выдержка из текста работы

1. Конструкция капсюлей КВ-26 НФ

Капсюль-воспламенитель – одна из основных частей боеприпасов к огнестрельному оружию. Он предназначен для воспламенения пороха вследствие взрывчатого разложения, содержащегося в капсюле инициирующего состава, чувствительного к механическому воздействию. Капсюль-воспламенитель как элемент патрона применяется только в патронах центрального боя.

Требования к капсюлям-воспламенителям.

Безотказность, точность и эффективность действия современных боеприпасов в известной степени зависят от качества и надежности действия средств инициирования (СИ). От их качества также зависит и безопасность боеприпасов в обращении и в условиях боевого применения. Поэтому к средствам инициирования предъявляются весьма жесткие требования.

Общие требования, предъявляемые к средствам инициирования, подразделяются на:

• требования технические;

• требования производственно-экономические.

К техническим требованиям относятся:

• Безотказность действия СИ от сообщенного ему начального импульса (удар бойка ружья, накол жала взрывателя при падении снаряда, зажжение лучом огня и т. п.). Безотказность действия зависит от чувствительности средства инициирования к данному виду начального импульса. Кроме того, средства инициирования должны обладать достаточной мощностью или инициирующей способностью, чтобы вызвать воспламенение всего порохового заряда или полную детонацию заряда взрывчатого вещества;

• Однообразие действия СИ. Качество начального импульса и его интенсивность значительно влияют на характер взрывчатого превращения и эффективность взрыва. Чем сильнее начальный импульс, сообщенный заряду взрывчатого вещества, тем больше (до известного предела) полезная работа взрыва. Так, например, с изменением мощности воспламенителя изменяется давление, создаваемое пороховыми газами в канале ствола огнестрельного оружия, а, следовательно, изменяется начальная скорость полета пули или снаряда. Недостаточно сильный воспламенитель не обеспечивает нормального давления в канале ствола и нормальной начальной скорости, а слишком мощный воспламенитель может привести к повышению давления сверх нормы. Изменения мощности воспламенителя в трубках вызывают изменения скорости горения их порохового состава, что влечет за собой изменение точности действия трубок и приводит к рассеиванию снарядов. Изменения в мощности начального импульса, сообщаемого бризантным взрывчатым веществам, вызывают изменения в осколочном и фугасном действии боеприпасов. Поэтому мощность или инициирующая способность средств инициирования должны заключаться в определенных пределах, чтобы обеспечить не только безотказное, но и однообразное действие боеприпасов;

• Безопасность в обращении с СИ при их транспортировке и производстве, сопровождающемся неизбежными ударами и сотрясениями. Средства воспламенения, применяемые для зарядов в орудиях гильзового заряжения, должны быть достаточно стойкими к сотрясениям при досылке снаряда в орудие. Средства воспламенения, применяемые в трубках и взрывателях артиллерийских снарядов, должны быть достаточно стойкими, к сотрясениям, испытываемым снарядом в момент смещения его в канале орудия при выстреле, чтобы не послужить причиной преждевременного разрыва снаряда в орудии;

• Стойкость при хранении. Средства инициирования не должны менять своих качеств в течение установленного для них гарантийного срока хранения, должны быть достаточно стойкими к влиянию влажности и температурных изменений как при хранении на складах, так и в условиях боевого применения. Между зарядом и материалом оболочек средств инициирования не должно быть химического взаимодействия, которое могло бы повлечь за собой самовоспламенение заряда, разрушение оболочки или образование каких-либо весьма чувствительных соединений.

К производственно-экономическим требованиям относятся следующие:

• простота конструкции,

• стандартизация и унификация средств инициирования,

• применение возможно более дешевых материалов,

• использование заменителей,

• применение материалов отечественного происхождения [1].

Ударные составы патронных капсюлей-воспламенителей должны отвечать следующим основным требованиям:

• давать длинное и горячее пламя, достаточное для безотказного зажигания порохового заряда;

• быть достаточно чувствительными к удару, вместе с тем эта чувствительность не должна превосходить определенных пределов;

• быть стойкими при хранении;

• не вызывать коррозию материала оболочки;

• продукты горения ударного состава не должны вызывать коррозию канала ствола оружия (только для патронных капсюлей-воспламенителей).

Ударные составы должны быть дешевыми и изготавливаться из недефицитных материалов.

---

Заключение

В процессе испытаний капсюлей-воспламенителей КВ-26 НФ были оценены их характеристики и устойчивость к ударным воздействиям, что является критически важным для обеспечения безопасности как экипажа, так и самой капсулы при использовании в космических полетах. В ходе анализа результатов испытаний были выявлены следующие ключевые аспекты:

1. Чувствительность к ударным нагрузкам: Испытания подтвердили, что капсюли-воспламенители КВ-26 НФ обладают высокой чувствительностью к механическим воздействиям, особенно при падении с высот, превышающих 5 см. На этих высотах уровень воспламенений достигал 100%, что указывает на критическую уязвимость конструкции при ударных нагрузках.

2. Качество материалов: В процессе испытаний были замечены проблемы с соответствием определенных параметров, таких как размерная навеска и внешний вид, что может свидетельствовать о недостатках в производственных процессах или выборе материалов. Эти аспекты требуют особого внимания, так как они могут непосредственно сказываться на функциональности капсюлей в условиях реального использования.

3. Необходимость конструктивных изменений: Результаты испытаний подчеркивают необходимость доработки конструкции капсюлей. Это может включать как изменение материалов на более стойкие к ударам и воспламенению, так и корректировку конструкции для повышения прочности и надежности.

4. Дальнейшие испытания и разработки: Для улучшения характеристик капсюлей крайне важно продолжить испытания в более разнообразных условиях, чтобы оценить, как они ведут себя в реальных ситуациях полета и посадки. Это будет способствовать выявлению скрытых недостатков и обеспечению готовности к различным возможным сценариям.

5. Долгосрочные мероприятия по совершенствованию: Рекомендуется разработать план по постоянным улучшениям, который будет включать регулярные мониторинги качества, анализ данных испытаний и внедрение результатов в процессы проектирования и производства капсюлей-воспламенителей.

В целом, испытания капсюлей-воспламенителей КВ-26 НФ выявили важные аспекты, требующие внимания для повышения их безопасности и надежности. Интеграция изменений и улучшений в конструкцию и производственные процессы позволит существенно повысить уровень защиты экипажа и уверенность в работе капсулы в условиях космического полета, что является первоочередной задачей для успешного выполнения будущих миссий.

---

Список литературы

1. Горст А.Г. Пороха и взрывчатые вещества / А.Г.Горст – М.: Машиностроение, 1972. – 208 с.

2. Воронцов Г.И. Взрывчатые вещества и пороха / Г.И.Воронцов – М.: Воениздат, 1951. – 420 с.

3. Взрывчатые вещества, пиротехника, средства инициирования в послевоенный период. Люди. Наука. Производство. – М.; СПб.: Гуманистика, 2001. – 928 с.

4. ТУ 84-07513406-026-94. Капсюль-воспламенитель. – Введ. с 01.07.94. – 15 с.

5. ОСТ В-84-407-77. Капсюли-воспламенители. Детали. Типы. Конст-рукция и размеры. Технические требования. – 34 с.

6. ТУ 7276-103-07513406-98. Состав ударный воспламенительный. – Введ. с 01.11.98. – 23 с.

7. Основы проектирования технологического процесса изготовления пиротехнического изделия: учебное пособие / сост. А. М. Новцов [и др.]; Казан. гос. технол. ун-т. – Казань, 2004. – 144 с.

8. Шиллинг Н. А. Взрывчатые вещества и снаряжение боеприпасов / Н. А. Шиллинг. – М.: Оборонгиз, 1946 – 320 с.

9. Левинсон Л.И. Транспортные устройства / Л.И.Левинсон – М.: Машиностроение, 1991. – 485 с.

10. Ившин В. П. Интеллектуальная автоматика в курсовых и диплом-ных проектах: учебное пособие / сост. В. П. Ившин, И. А. Дюдина, А. В. Фа-фурин; Казан. гос. технол. ун-т. – Казань, 2008. – 115 с.

11. Автоматические приборы, регуляторы и вычислительные системы: справочное пособие / под ред. Б.Д. Кошарского. – Л.: Машиностроение, 1976.– 488 с.

12. Номенклатурный каталог технических средств автоматизации: каталог / ЗАО “Промышленная группа Метран”. – Челябинск, №№ 1-5, выпуск5/ 2006 г.

13. Описание технологической схемы производста и аппараты h**t://w*w.engineer-oht.r*/

14. Галиева В.Н. Вентиляция, отопление и кондиционирование воздуха / В.Н. Галиева. – М.: Легкопромбытиздат, 1970. – 85с.

15. Чевиков С.А. Правила пожарной безопасности в Российской Федерации / С.А.Чевиков. – М.: Инфа-М, 1994. – 144с.

16. Техника безопасности химических предприятий: справочник / под ред. П.А. Долина. – М.: Энергоавтоиздат, 1984. – 137 с.

17. ГОСТ 12.1.019-76. Электробезопасность. Общие требования. – Введ. с 1976.-03-01. – М.: Изд-во стандартов, 1976. – 87с.

18. Правила устройства электроустановок. – М.: Минэнергоатомиздат, 1987. – 648 с.

19. Ащохин А.Г. Статическое электричество в пиротехническом произ-водстве / А.Г.Ащохин. – М.: Химия, 1976. – 100 с.

20. СНиП 2.01.02-85 Противопожарные нормы: ввод. в действие с 01.10.85. – 39 с.

21. Правила пожарной безопасности. – М.: Инфа-М, 1994. – 144 с.

22. Егоров С.П. Гражданская оборона / С.П.Егоров. – М.: Высшая шко-ла, 1970. – 217 с.

23. Бизнес-план для обоснования дипломных проектов и работ: методические указания для технико-экономических расчётов / сост. Ю. Н. Барышев, Е. П. Логинова; Казан. гос. технол. ун-т. – Казань, 2001. – 44 с.

---
