«Анализ машин непрерывного действия для разработки траншей и котлованов» - Реферат

Содержание

Введение 3

1. Обзор существующего оборудования 4

2. Расчет основных параметров технического средства 10

Заключение 13

Список литературы 15

Введение

Тема представленной работы – анализ машин непрерывного действия для разработки траншей и котлованов.

Машины непрерывного действия для разработки траншей и котлованов - это землеройные машины, выполняющие все операции технологического цикла (разработку грунта, транспортировку его на поверхность и выгрузку в отвал или транспортное средство) одновременно.

Многоковшовые экскаваторы - землеройные машины непрерывного действия, наиболее эффективные при разработке выемок постоянного поперечного сечения и большой протяженности.

Экскаваторы поперечного копания используют, как правило, при разработке карьеров, больших котлованов, прокладке каналов, планировке откосов постоянных выемок значительных размеров и т.д.

В строительстве наибольшее распространение получили многоковшовые экскаваторы продольного копания, которые применяют для разработки траншей при устройстве инженерных коммуникаций с глубиной прокладки до 3,5 м.

Технологические возможности этих машин зависят от конструкции рабочего органа. Он может быть выполнен в виде ковшового ротора или рамы с ковшовой цепью. Экскаваторы с ковшовой цепью обеспечивают разработку траншей на большую глубину, чем роторные.

Перечисленные особенности машин непрерывного действия для разработки траншей и котлованов будут рассмотрены в рамках данной работы.

Выдержка из текста работы

1. Обзор существующего оборудования

Землеройные машины непрерывного действия – это цепные и роторные экскаваторы, которые применяются для разработки грунта линейных выемок (траншей, канав) большой протяженности.

Роторные траншейные экскаваторы представляют собой навесное или полуприцепное к переоборудованному гусеничному трактору или специальному тягачу землеройное оборудование и предназначены для разработки траншей прямоугольного и трапецеидального профиля в однородных не мерзлых грунтах I-IV категорий, не содержащих крупных каменистых включений (крупнее 300 мм), а также в мерзлых грунтах при различной глубине промерзания верхнего слоя.

Глубина отрываемых траншей определяется диаметром ротора. Увеличение глубины копания связано со значительным возрастанием диаметра и массы ротора и поэтому рациональный предел глубины копания для ЭТР не превышает 3 м. Передача энергии от дизеля тягача к основным исполнительным механизмам (роторному колесу, отвальному конвейеру, гусеничному движителю) и вспомогательному оборудованию (механизмам подъема рабочего органа и конвейера) осуществляется с помощью механической, гидравлической или электромеханической трансмиссии.

Роторный траншейный экскаватор (рис. 1, а) состоит из гусеничного тягача 1 и навесного рабочего органа для рытья траншей и отброса грунта, шарнирно соединенных между собой в вертикальной плоскости. Рабочий орган машины - опирающийся на четыре пары роликов 13 жесткий ротор 12 с 14-ю ковшами 11, внутри которого помещен поперечный двухсекционный ленточный конвейер 10, состоящий из горизонтальной и наклонной (откидной) секций. Позади ротора установлен зачистной башмак 9 для зачистки и сглаживания дна траншей. У тягача уширен и удлинен гусеничный движитель для повышения устойчивости и проходимости машины и исключения возможного обрушения стенок траншеи при движении над ней тягача.

В трансмиссию тягача включен гидромеханический ходоуменьшитель для бесступенчатого регулирования рабочих скоростей движения машины при копании траншей. На тягаче установлена дополнительная рама 2 с размещенными на ней механизмами привода 7 и подъема-опускания рабочего органа. Рама имеет две наклонные направляющие 14, по которым с помощью пары гидроцилиндров 3 и двух пластинчатых цепей 4 гидравлического подъемного механизма перемещаются ползуны 15 переднего конца рамы 8 рабочего органа при переводе его из транспортного положения в рабочее и наоборот. Подъем-опускание задней части рабочего органа (рис. 1, б) осуществляются парой гидроцилиндров 5, штоки которых шарнирно прикреплены к верхней части стоек 16, связанных с задним концом рамы 8 цепями 6. При копании траншеи задняя часть рабочего органа находится в подвешенном состоянии Установка откидной части ленточного конвейера в наклонное рабочее положение и опускание ее при транспортировке машины производятся гидроцилиндром 19 через полиспаст 17 с траверсой 18. Изменением угла наклона откидной части конвейера достигается различная дальность отброса грунта в сторону от траншеи.

Заключение

Таким образом, землеройные машины непрерывного действия – это цепные и роторные экскаваторы, которые применяются для разработки грунта линейных выемок (траншей, канав) большой протяженности.

Одноковшовые строительные экскаваторы являются наиболее распространенным видом землеройных машин. Они служат для разработки грунта и перемещения его в отвал или для погрузки в транспортные средства. Разрабатывают они грунты I-IV групп и разрыхленные мерзлые или скальные грунты. Кроме того, экскаваторы применяют на сваебойных, погрузочно-разгрузочных, монтажных и других работах, используя различные виды сменного рабочего оборудования. По назначению одноковшовые экскаваторы подразделяют на универсальные и специальные.

Наряду с этим роторные экскаваторы имеют большие габариты и Macc Габариты и масса ротора значительно растут с увеличением глубины отрываемой траншеи.

Для обеспечения непрерывной работы машины рабочий орган должен постоянно вращаться. Характер этого вращения в сочетании с типом рабочего органа является основным признаком, по которому классифицируют эти экскаваторы (табл. 5.1). У экскаваторов продольного копания плоскости перемещения рабочего органа и движения ковшей или скребков совпадают: поперечного копания - плоскость движения ковшей перпендикулярна плоскости движения рабочего органа; радиального копания - ковши движутся в вертикальной плоскости. а сам рабочий орган совершает поворотные движения относительно вертикальной оси.

Экскаваторы продольного копания, цепные и роторные, имеют основное исполнение траншейное - и разновидности с дополнительным оборудованием для укладки дрен и прокладки каналов. Двухроторные, плужно-роторные и шнекороторные экскаваторы предназначены для рытья каналов.

Экскаваторы поперечного копания имеют два основных исполнения - карьерное и мелиоративное.

Экскаваторы радиального копания, или, как их часто называют, роторные стреловые, предназначены для карьерных работ:

Многоковшовые экскаваторы классифицируют также по типу при вода - с механическим, гидравлическим, электрическим и комбинированным (наибольшее распространение получили экскаваторы с комбинированным приводом); типу ходового устройства - на гусеничном и пневмоколесном ходу (в основном распространены экскаваторы на гусеничном ходу, отличающиеся лучшей проходимостью); способу соединения рабочего оборудования с тягачом - навесные (рабочий орган без задней дополнительной опоры), полуприцепные (рабочий орган опирается спереди на тягач,- а сзади - на дополнительную тележку) и прицепные.

Список литературы

1. Крец В.Г. Машины и оборудование для строительства и эксплуатации газонефтепроводов и хранилищ: учебное пособие / В.Г. Крец, А.В. Рудаченко, В.А. Шмурыгин. - Томск: Изд-во Томского политехнического университета, 2011(2013). - 329 с.

2. В.И. Минаев. Машины для строительства магистральных трубопроводов. Учебник. - М.: Недра, 1985.- 440 с.

3. Строительство магистральных трубопроводов. Справочник / В.Г. Чирсков, В.Л. Березин, Л.Г. Телегин и др. - М: Недра, 1991. - 475 с.

4. С.А. Горелов Машины и оборудование для сооружения газонефтепроводов. Уч. пособие.- М.: РГУ нефти и газа им. И.М. Губкина, 2000. - 122 с.

5. Лукьянов В.Г. Технология проведения горно-разведочных выработок: учебник / В.Г. Лукьянов, А.В. Панкратов, В.А. Шмурыгин; Томский политехнический университет. - Томск: Изд-во Томского политехнического ун-та, 2011. - 550 с.

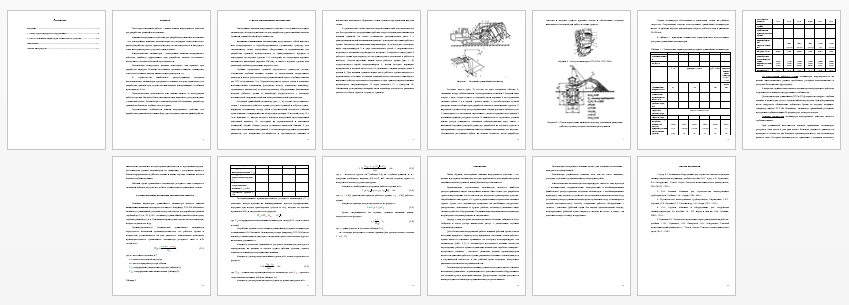

Предварительный просмотр
